انواع روش جوشکاری لوله مسی

جوشکاری لوله مسی

جوشکاری لوله مسی یکی از مهم‌ ترین مهارت‌ هایی است که در صنایع مختلف و به‌ ویژه سیستم‌ های سرمایشی و گرمایشی کاربرد گسترده‌ای دارد. با توجه به اینکه مس رسانایی حرارتی و مقاومت مناسبی در برابر خوردگی دارد، استفاده از آن در کولرهای گازی و سیستم‌ های تاسیساتی بسیار رایج است. در آموزش جوشکاری لوله مسی افراد می‌ آموزند چگونه با روش‌ های صحیح و استفاده از ابزار استاندارد، اتصالاتی ایمن و با دوام ایجاد کنند. این فرایند به‌ ویژه در پروژه‌ هایی مثل نصب کولر گازی بسیار اهمیت دارد، زیرا کوچک‌ ترین نشتی می‌ تواند عملکرد سیستم را مختل کرده و هزینه‌ های اضافی به همراه داشته باشد.

از دیگر موارد مهم می‌ توان به جوش لوله مسی به آهن اشاره کرد که نیازمند دقت و دانش فنی بالا است، چرا که اختلاف ضریب انبساط و جنس فلزات چالش‌ های خاصی ایجاد می‌ کند. همچنین در بحث جوش لوله مسی به‌ طور کلی، انتخاب نوع فیلر و دمای مناسب اهمیت زیادی دارد تا استحکام اتصال تضمین شود. به همین دلیل، متخصصان توصیه می‌ کنند هنگام جوشکاری لوله مسی کولر گازی از تجهیزات استاندارد و تکنیک‌ های حرفه‌ ای بهره گرفته شود. این موضوع نه‌ تنها به طول عمر دستگاه کمک می‌ کند بلکه مانع از هدر رفت انرژی و بروز مشکلات فنی در آینده خواهد شد.

پیشنهاد خرید : انواع ابزار جوشکاری و برشکاری

انواع روش های جوشکاری لوله مسی

روش های جوشکاری لوله مسی شامل لحیم کاری سخت و نرم، جوشکاری با تورچ، جوشکاری با قلع و جوشکاری القایی هستند. هر روش ویژگی های فنی و مزایای منحصر به فرد خود را دارد که در ادامه به آنها می پردازیم. به یاد داشته باشید برای هر پروژه انتخاب این روش ها باید با دقت و بر اساس نیازهای فنی و محیطی انجام شود. در کنار ارزیابی شرایط فنی، توجه به قیمت لوله مسی همراه با سایر عوامل اقتصادی از اهمیت ویژه ای برخوردار است. این رویکرد صحیح موجب ارتقا کیفیت اتصالات و بهینه سازی هزینه ها در پروژه های صنعتی می شود. پیش از اینکه به صورت مفصل به این موضوع بپردازیم، جدول زیر می تواند یک دید کلی از روش های مختلف جوشکاری لوله مسی به نمایش بگذارد:

جوشکاری لوله مسی یکی از اصلی‌ ترین مراحل در اجرای سیستم‌ های تاسیساتی و صنعتی است که کیفیت و دوام آن نقش کلیدی در عملکرد نهایی پروژه دارد. در این فرآیند استفاده از ابزار مناسب مانند سیم جوش لوله مسی اهمیت ویژه‌ ای پیدا می‌کند، زیرا انتخاب صحیح آن باعث ایجاد اتصالاتی محکم و بدون نشتی می‌ شود. همان‌ طور که در مباحث فنی مشابه مثل «میلگرد ممان منفی چیست؟» به درک اصول مهندسی توجه می‌کنیم، در جوش لوله مسی نیز رعایت اصول و روش‌ های استاندارد، ضامن ایمنی و صرفه‌ جویی اقتصادی خواهد بود. این دانش فنی کمک می‌ کند تا پروژه‌ ها با کیفیت بالاتر و هزینه کمتر اجرا شوند.

روش لحیم کاری سخت و لحیم کاری نرم

در فرآیند جوش لوله مسی انتخاب روش اتصال اهمیت زیادی دارد، زیرا هر پروژه نیازمند دوام و کارایی مشخصی است. در دوره‌ های آموزش جوشکاری لوله مسی معمولاً دو شیوه اصلی لحیم‌ کاری سخت و نرم معرفی می‌ شوند که هر کدام کاربردها و محدودیت‌ های خاص خود را دارند. شناخت تفاوت‌ های این روش‌ ها به تکنسین کمک می‌ کند تا بهترین گزینه را متناسب با شرایط فنی و محیطی انتخاب کند.

لحیم کاری نرم Soft Soldering فرایندی است که با استفاده از لحیم با نقطه ذوب پایین (زیر ۴۵۰ درجه) انجام می شود. این روش برای اتصال قطعات حساس و اجزای ظریف بسیار مناسب است.

مزایای لحیم کاری نرم

• دمای پایین: از آسیب به اجزای حساس جلوگیری می کند.
• سهولت اجرا: نیاز به تجهیزات و مهارت پیچیده ندارد.
• سرعت بالا: فرایند سریع و مقرون به صرفه است.

معایب لحیم کاری نرم

• استحکام کم: اتصالات، نسبت به لحیم کاری سخت مقاومت کمتری دارند.
• مقاومت دمایی پایین: در معرض دماهای بالا ذوب می شود.

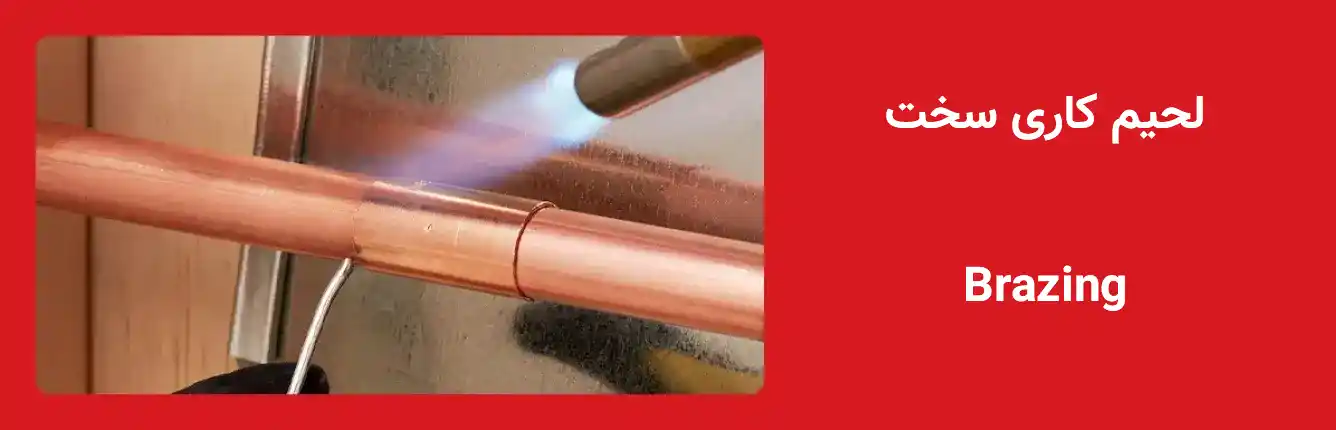

لحیم کاری سخت Brazing با استفاده از لحیم با نقطه ذوب بالا (معمولا تا ۸۵۰ درجه) انجام می شود. این روش در پروژه های صنعتی و اتصالاتی که به استحکام و دوام بالا نیاز دارند، کاربرد دارد.

مزایای لحیم کاری سخت

• استحکام بالا: اتصالات مقاوم و بادوام ایجاد می کند.
• مقاومت دمایی: در برابر دماهای بالا پایدار است.
• تنوع: امکان استفاده از آلیاژهای مختلف وجود دارد.

معایب لحیم کاری سخت

• نیاز به تخصص: اجرای این روش نیاز به دانش فنی و تجهیزات دقیق دارد.
• خطر آسیب به اجزا: دمای بالا ممکن است به قطعات حساس آسیب برساند.
• هزینه بیشتر: هزینه اجرای این فرایند نسبت به لحیم کاری نرم افزایش می یابد.

در روش لحیم کاری سخت و لحیم کاری نرم، هر دو روش کاربردهای ویژه خود را دارند و انتخاب هر کدام بسته به نیاز پروژه، نوع فلز و شرایط محیطی صورت می گیرد. آموزش صحیح و رعایت نکات ایمنی در هر دو فرایند نقش اساسی در دستیابی به اتصالات با کیفیت و کاهش خطاهای فنی دارد.

جوشکاری لوله مسی با تورچ جوشکاری

یکی از روش‌ های حرفه‌ ای در اجرای اتصالات، جوشکاری لوله مسی با تورچ است که با بهره‌ گیری از شعله‌ ای پر قدرت و کنترل‌ شده انجام می‌ شود. در این تکنیک، دقت بالا و توانایی ایجاد اتصال محکم اهمیت ویژه‌ ای دارد و به همین دلیل در پروژه‌ های صنعتی و تاسیساتی پرکاربرد است. استفاده از تورچ جوشکاری لوله مسی بدون اکسیژن باعث می‌ شود کیفیت جوش ارتقا یافته و از اکسید شدن سطح فلز جلوگیری شود. در نهایت، انتخاب نوع تورچ جوشکاری لوله مسی و رعایت اصول ایمنی، ضامن دوام و کارایی بیشتر در فرآیند جوش لوله مسی خواهد بود.

تورچ (Torch) به ابزاری گفته می‌ شود که برای تولید شعله‌ ای با دمای بالا به منظور انجام عملیات‌ مختلف مانند جوشکاری، برش و لحیم‌ کاری استفاده می‌ شود. این ابزار معمولا از یک دسته، نازل و یک سیستم تنظیم گاز تشکیل شده است که اجازه می‌ دهد گازهای مخصوص جوشکاری به طور کنترل‌ شده ترکیب شوند و شعله‌ ای قوی ایجاد کنند.

جوشکاری لوله مسی با تورچ یک فرآیند تخصصی است که برای اتصال لوله‌ های مسی با استفاده از شعله گاز صورت می‌ گیرد. در این روش، گازهای استیلن و اکسیژن برای تولید شعله‌ ای با دمای بالا استفاده می‌ شوند که می‌ تواند فلز مس را ذوب کرده و دو لوله مسی را به یکدیگر متصل کند.

مزایا:

• کنترل دقیق دما
• ایجاد جوش های مقاوم و بادوام
• اجرای سریع و با کیفیت

معایب:

• نیاز به تجهیزات و دانش فنی تخصصی
• احتمال آسیب به قطعات حساس در صورت عدم دقت
• هزینه های نسبتا بالاتر نسبت به روش های سنتی

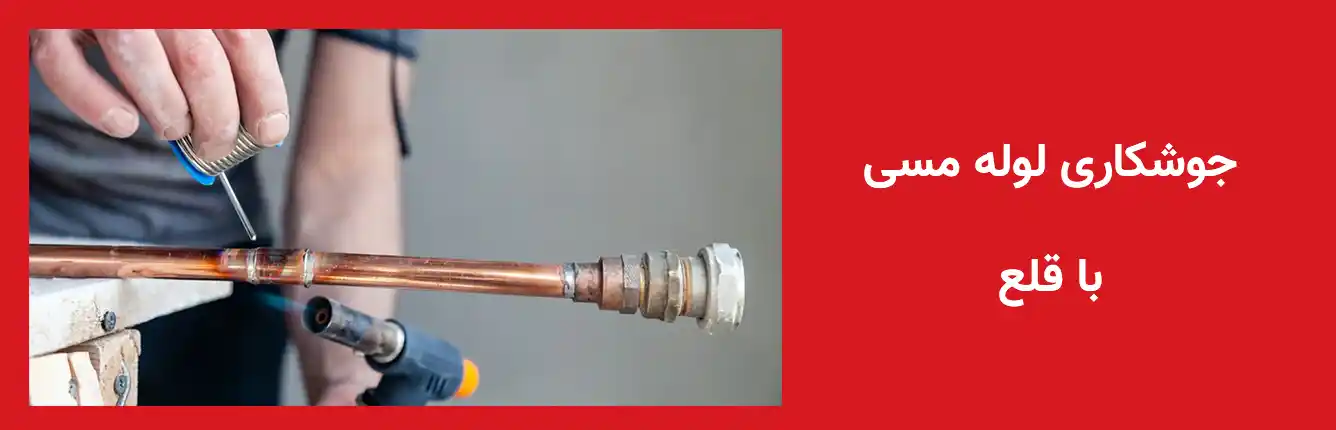

جوشکاری لوله مسی با قلع

جوشکاری لوله مسی با قلع در واقع همان لحیم کاری نرم است که گاهی با این نام شناخته می شود! روشی است که در آن با استفاده از قلع یا آلیاژهای پایه قلع، دو لوله مسی را در دمای نسبتا پایین (حدود 180 تا 250 درجه سانتی‌ گراد) به هم متصل می‌ کنند. در این فرآیند ابتدا سطح لوله‌ ها کاملا تمیز و با فلاکس پوشانده می‌ شود تا از اکسید شدن جلوگیری کند.

سپس لوله‌ ها گرم می‌ شوند و قلع ذوب شده به درز اتصال وارد می‌ شود و با خنک شدن، یک اتصال محکم و آب‌ بندی شده ایجاد می‌ کند. این روش بیشتر در سیستم‌ های آب خانگی، کولرگازی و لوله‌ کشی‌ های کم‌ فشار استفاده می‌ شود و نسبت به جوشکاری با شعله قوی‌ تر دمای کمتری نیاز دارد و کار با آن ساده‌ تر و ایمن‌ تر است.

مزایا:

• اجرای سریع و ساده
• کاهش آسیب به قطعات حساس به دلیل دمای پایین تر
• ایجاد اتصالات با استحکام مناسب برای پروژه های معمولی

معایب:

• نیاز به تمیزسازی دقیق سطوح
• حساسیت به کنترل دقیق دما برای جلوگیری از نشت قلع
• احتمال بروز مشکلات در اتصالات افقی در صورت عدم توجه کافی به گرمایش مناسب

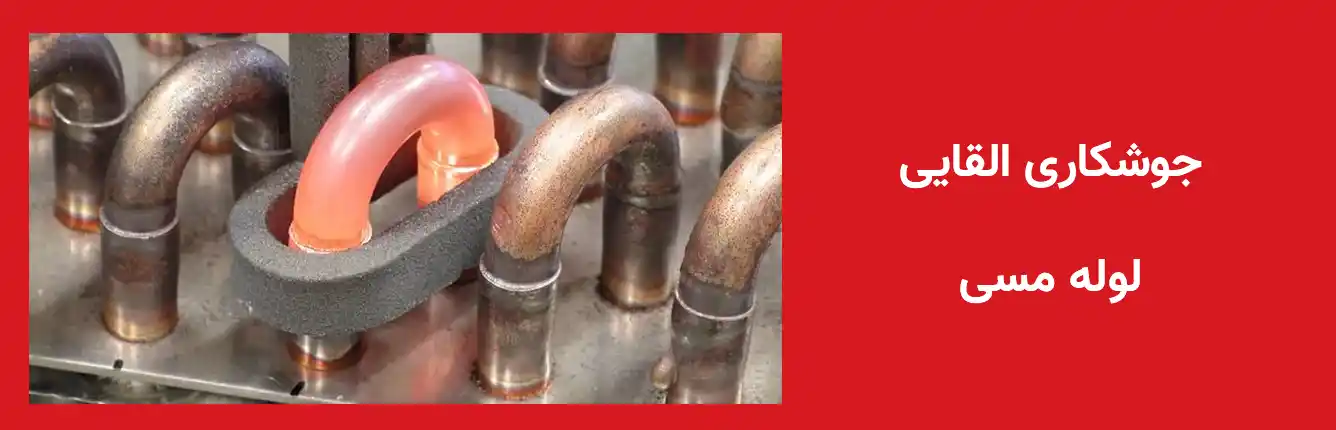

جوشکاری القایی لوله مسی

در جوشکاری القایی گرمای ایجاد شده در یک نقطه متمرکز می شود و از آسیب به سایر نقاط جلوگیری می کند

جوشکاری القایی لوله مسی روشی پیشرفته است که در آن از میدان مغناطیسی فرکانس بالا برای گرم کردن سریع و موضعی لوله‌ های مسی استفاده می‌ شود. در این فرآیند، جریان‌ های الکتریکی القایی در سطح لوله ایجاد شده و باعث گرم شدن آن بدون تماس مستقیم شعله یا المنت می‌ شوند. هنگامی که لوله‌ ها به دمای مناسب رسیدند، یک فیلر متال (معمولا آلیاژ پایه نقره یا مس) به محل اتصال اضافه می‌ شود تا لوله‌ ها به صورت یکنواخت و مقاوم به هم متصل شوند. جوشکاری القایی به خاطر سرعت بالا، دقت زیاد، کیفیت بالای اتصال و کاهش خطر اکسید شدن سطح، به ویژه در صنایع حساس مانند تولید سیستم‌ های سرمایشی و گرمایشی کاربرد گسترده‌ ای دارد.

مزایا:

• گرمایش یکنواخت و دقیق بدون تماس مستقیم
• کاهش خطر آسیب به قطعات حساس
• ایجاد اتصالات مقاوم و با دوام بالا

معایب:

• نیاز به تجهیزات تخصصی و هزینه های بالاتر
• نیازمند دانش فنی جهت تنظیم صحیح پارامترها
• احتمال نقص در صورت عدم رعایت دقت در قرارگیری لوله در دستگاه

انتخاب روش مناسب بستگی به نوع پروژه، بودجه در دسترس، هزینه های پیش رو مانند قیمت آهن و شرایط محیطی دارد. در برخی موارد، استفاده از چند روش به صورت ترکیبی می تواند نتیجه بهتری به همراه داشته باشد.

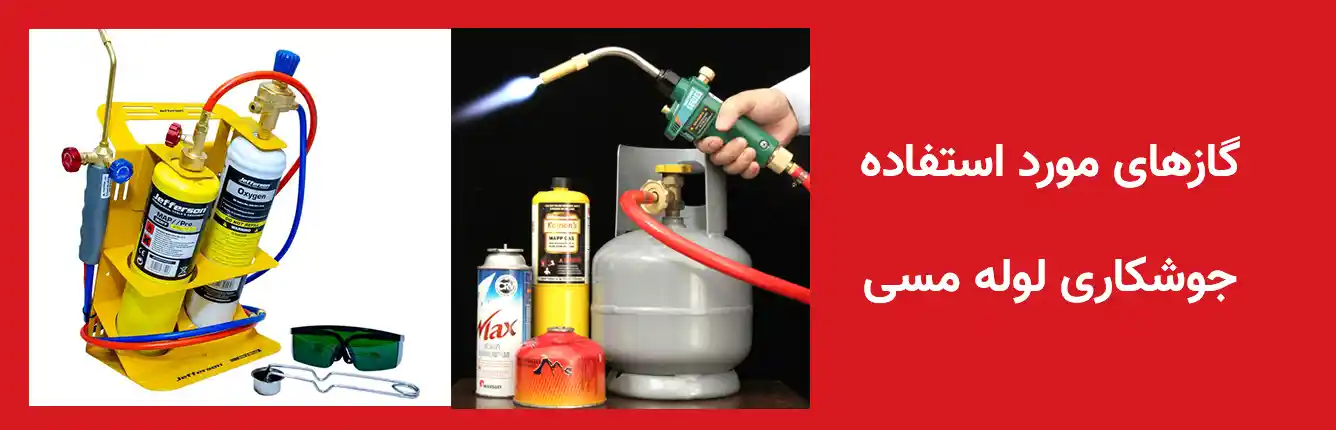

انواع گاز مورد استفاده برای جوشکاری لوله های مسی

جوشکاری لوله مسی گاز پیک نیک

جوشکاری لوله مسی با گاز پیک نیک به عنوان یک گاز سوختی و با حرارتی پایین تر از حرارت گازهای ترکیبی اکسیژن یکی از روش‌ های ساده و در عین حال کاربردی برای پروژه‌ های کوچک و سبک محسوب می‌ شود. این روش به دلیل دسترسی آسان و هزینه کم، مورد توجه بسیاری از تکنسین‌ ها و علاقه‌ مندان به کارهای فنی خانگی قرار گرفته است. با وجود اینکه گاز پیک نیک قدرت کمتری نسبت به مشعل جوشکاری لوله مسی دارد، اما در اتصالات ظریف و موقتی می‌ تواند عملکرد مناسبی داشته باشد. در بسیاری از دوره‌ های آموزش جوشکاری لوله مسی، این روش به عنوان یک گزینه کمکی معرفی می‌ شود تا کاربر بتواند در شرایط اضطراری یا برای تعمیرات جزئی از آن استفاده کند.

برای اجرای صحیح این فرآیند، استفاده از ابزار لازم برای جوشکاری لوله مسی اهمیت فراوانی دارد. به‌ویژه زمانی که نیاز به اتصالات ایمن و مقاوم وجود دارد، باید از تجهیزات جانبی مانند سیم جوش مناسب، فلاکس و گیره‌ های نگهدارنده کمک گرفت. هر چند این روش جایگزین کامل برای استفاده از دستگاه جوش لوله مسی برقی یا تورچ‌ های حرفه‌ ای نیست، اما می‌ تواند در پروژه‌ های ساده و کوتاه‌ مدت کاربرد مفیدی داشته باشد. انتخاب این روش باید با در نظر گرفتن شرایط فنی، میزان فشار در لوله و نوع پروژه انجام شود.

مزایا:

• هزینه پایین و دسترسی آسان
• مناسب برای تعمیرات سبک و اتصالات موقتی
• قابل استفاده بدون نیاز به تجهیزات پیچیده
• حمل و نقل آسان و وزن سبک

معایب:

• عمر کمتر اتصالات در مقایسه با روش‌ های حرفه‌ ای
• استحکام پایین نسبت به مشعل یا دستگاه جوش برقی
• محدودیت در استفاده برای لوله‌ های ضخیم و تحت فشار
• کنترل دشوار دما و احتمال آسیب به قطعات

پیشنهاد خرید : انواع ابزار جوشکاری و برشکاری

ابزار جوشکاری لوله مسی

در فرآیند جوش لوله مسی، داشتن ابزار مناسب نقش کلیدی در کیفیت نهایی کار دارد. استفاده از تجهیزات استاندارد باعث می‌ شود اتصالات مقاوم‌ تر، بدون نشتی و مطابق با اصول فنی اجرا شوند. همچنین انتخاب درست ابزار جوشکاری لوله مسی علاوه بر ارتقای ایمنی کار، سرعت اجرا را نیز افزایش می‌ دهد. در ادامه مهم‌ ترین ابزارهای مورد نیاز را معرفی و توضیح می‌ دهیم:

• مشعل یا تورچ جوشکاری: وسیله اصلی برای ایجاد حرارت لازم جهت ذوب کردن و اتصال لوله‌ ها.
• سیم جوش و فلاکس: برای پر کردن درزها و ایجاد اتصال محکم و جلوگیری از اکسید شدن سطح مس.
• لوله‌بر (Pipe Cutter): ابزاری دقیق برای برش صاف و یکدست لوله‌ های مسی بدون آسیب‌ دیدگی.
• گیره و بست نگهدارنده: جهت ثابت نگه داشتن لوله‌ ها هنگام جوشکاری و جلوگیری از حرکت آن‌ ها.
• برس سیمی و تمیزکننده‌ ها: برای پاک‌ سازی سطح لوله از اکسید و چربی پیش از جوشکاری.
• دستکش نسوز و عینک ایمنی: ابزار ایمنی ضروری برای محافظت از چشم و دست‌ ها در برابر حرارت و جرقه.
• گاز جوشکاری لوله مسی : جهت ایجاد حرارت بالاتر جوشکاری

در فرآیند آموزش جوشکاری لوله مسی، یکی از موضوعات مهم انتخاب گاز مناسب برای ایجاد شعله پایدار و حرارت کافی است. گازهای مورد استفاده در جوشکاری لوله مسی نقش تعیین‌ کننده‌ ای در کیفیت اتصال دارند، زیرا ترکیب صحیح گازها می‌ تواند موجب ذوب یکنواخت فلز و ایجاد جوش محکم شود. انتخاب نوع گاز باید بر اساس شرایط پروژه، ضخامت لوله و تجهیزات در دسترس انجام گیرد. انتخاب درست گاز جوشکاری لوله مسی نقش مهمی در کیفیت اتصالات ایفا می کند. در ادامه رایج‌ ترین گازهای مورد استفاده معرفی می‌ شوند:

• اکسیژن (Oxygen): معمولاً در ترکیب با استیلن یا پروپان استفاده می‌ شود تا شدت شعله و دمای آن افزایش یابد.
• استیلن (Acetylene): پرکاربردترین گاز برای جوشکاری مس به دلیل تولید شعله با دمای بالا و حرارت متمرکز.
• پروپان (Propane): گزینه‌ ای مقرون‌ به‌ صرفه که برای پروژه‌ های سبک و تعمیرات خانگی مناسب است.
• گاز مخلوط یا ترکیبی مپ MAPP: ترکیبی از آرگون و هلیوم می تواند خواص بهینه تری ارائه کند.

استفاده از گاز مناسب و روش مناسب جوشکاری برای لوله‌های مسی، باعث بهبود کیفیت اتصالات و کاهش خطر نقص در محصولات می‌شود، همچنین تاثیر مستقیمی بر قیمت لوله‌ دارد.

مراحل جوشکاری لوله مسی کولر گازی

در نصب و راه‌ اندازی کولرهای گازی، جوشکاری لوله مسی یکی از حساس‌ ترین مراحل است که نیاز به دقت و مهارت بالا دارد. رعایت اصول فنی در این فرآیند علاوه بر جلوگیری از نشتی، موجب افزایش راندمان سیستم نیز می‌ شود. در دوره‌ های آموزش جوشکاری لوله مسی، تمامی این مراحل به‌ صورت گام‌ به‌ گام آموزش داده می‌ شوند تا تکنسین‌ ها بتوانند بهترین کیفیت جوش لوله مسی را ارائه دهند.

• برش لوله مسی: استفاده از لوله‌ بر برای ایجاد برشی صاف و دقیق بدون تغییر شکل لوله.
• تمیزکاری سطح لوله: حذف اکسید، چربی و آلودگی با برس سیمی یا ابزار مخصوص.
• اتصال اولیه لوله‌ها: قرار دادن لوله‌ ها در جای مناسب و فیکس کردن آنها با بست.
• ایجاد شعله و گرم کردن لوله‌ها: تنظیم شعله تورچ برای رساندن لوله به دمای مناسب جوشکاری.
• استفاده از سیم جوش: ذوب کردن سیم جوش و پر کردن درز برای اتصال کامل و مقاوم.
• خنک‌کاری و تست نهایی: صبر برای خنک شدن لوله و بررسی نشتی با فشار هوا یا نیتروژن.

در جوشکاری لوله مسی، تمیز بودن سطح لوله، انتخاب صحیح سیم جوش و گاز، و کنترل دما اهمیت زیادی دارد تا اتصال محکم و باکیفیت ایجاد شود. رعایت اصول ایمنی مانند استفاده از دستکش، عینک و تهویه مناسب ضروری است. پس از جوشکاری نیز باید تست نشتی و فشار انجام شود.
روش‌های مختلفی مانند لحیم‌کاری نرم و سخت، جوشکاری با تورچ و القایی وجود دارد که انتخاب آن‌ها بسته به نوع کاربرد متفاوت است. کنترل دما و رعایت فاصله مناسب از منبع حرارت برای جلوگیری از آسیب لوله بسیار مهم است. رعایت این نکات باعث افزایش دوام و عملکرد بهتر سیستم‌های تاسیساتی می‌شود.
